您的位置: 首頁 > 產品展示 > 鍛鋼閥
  • 真空隔離閘閥

真空隔離閘閥

  • 所屬類別:鍛鋼閥
  • 產品名稱:真空隔離閘閥
  • 產品標簽:真空隔離閘閥
  • 更新時間:2022-12-07 16:07:00
  • 訪問統計:
  • 產品概述

    主要結構特點及用途

    1、本系列閥門主體采用鑄鍛結構,具有平行雙密封副半強制雙向密封,密封面到位運動和楔形快楔緊運動分步作用實現零泄漏。
    2、密封面運動磨擦力小、啟閉輕便,而且密封面磨損有自動補償功能。
    3、結構簡單、緊湊、檢修方便,使用壽命長。
    4、閥蓋填料室設有真空密封結構,具有自脹壓緊作用,并且各接各面采用高強膨脹材料密封,便系統與大氣完全隔離,具有很好的系統氣密性。
    5、本系列閥門連接形式分法蘭、焊接兩種,驅動方式有手動、電動兩種。
         該閥門適用于工作溫度≤425℃和≤550℃,工作介質為水、蒸汽或空氣的管路上,作為啟閉裝程;尤其適用于火電廠汽機冷凝和真空負壓系統,起真空隔離密封作用。

    閥門結構型式



    NKZ*61、NKZ*62、NKZ*64型真空隔離閘閥(*-閥門操作器可選手動、電動等)。

    技術要求





    1、閥門設計與制造按API 600-2014、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的規定;
    2、閥門試驗按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的規定;
    3、結構長度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸;
    4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定,焊接坡口按ASEM B16.25-2012、JB/T 3595-2002,NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸;
    5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。







    NKJ61型閥門主要性能規范


    產品類型 殼體強度試驗(MPa) 上密封試驗(MPa) 密封試驗(MPa) 適用介質 適用溫度(℃)
    NKJ61H-40 6.0 4.4 4.4 水、蒸氣、空氣 ≤425
    NKJ61H-64 9.6 7.0 7.0
    NKJ61H-100 15.0 11.0 11.0
    NKJ61Y-40I 6.0 4.4 4.4 水、蒸氣、空氣 ≤550
    NKJ61Y-64I 9.6 7.0 7.0
    NKJ61Y-100I 15.0 11.0 11.0

    主要零件材料

    零件名稱 閥體、閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件
    NKJ61H-C型 25或WCB 鉻不銹鋼 鉻不銹鋼 H: 合金鋼 鋁青銅 膨脹復合石墨 優質碳鋼
    NKJ61Y-I型 鉻鉬鋼 25Cr2MoV 12Cr1MoVA Y: 硬質合金 鉻鉬鋼

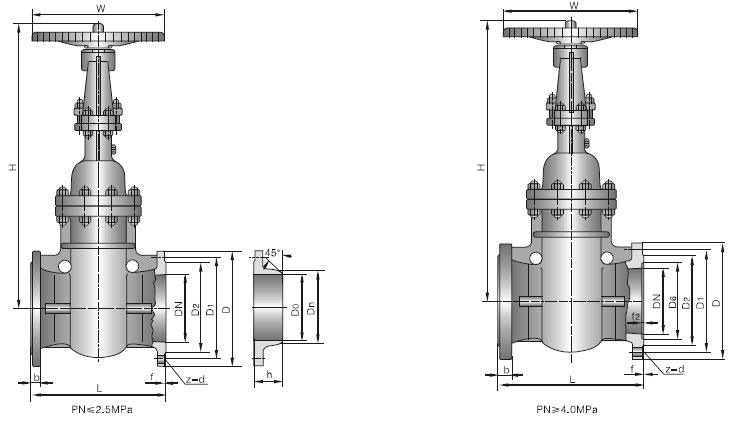

    樣圖:



    主要性能規范:

    試驗壓力

    公稱壓力(MPa) 試驗壓力
    殼體強度試驗 上密封試驗 密封試驗
    1.0 1.5 1.1 1.1
    1.6 2.4 1.8 1.8
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 7.0 7.0
    10.0 15.0 11.0 11.0

    使用范圍

    產品類型 適用介質 適用溫度(℃)

    NKZ41H-C型

    NKZ44H-C型

    NKZ944H-C型

    NKZ941H-C型

    水、蒸汽、空氣 ≤425

    NKZ41H-I型

    NKZ44H-I型

    NKZ944H-I型

    NKZ941H-I型

    水、蒸汽、空氣 ≤550

    主要零件材料:

    零件材料 閥體、閥蓋 閥桿 閘板 密封面 閥桿螺母 填料 緊固件

    NKZ44H-C型

    NKZ41H-C型

    NKZ944H-C型

    NKZ941H-C型

    WCB 2Cr13 25 H:合金鋼 鋁青銅 膨脹復合石墨 優質碳鋼

    NKZ44Y-I型

    NKZ41Y-I型

    NKZ944Y-I型

    NKZ941Y-I型

    鉻鉬鋼

    25Cr2MoV



    鉻鉬鋼 Y:硬質合金 鉻鉬鋼
